Реле времени таймер RVT-16

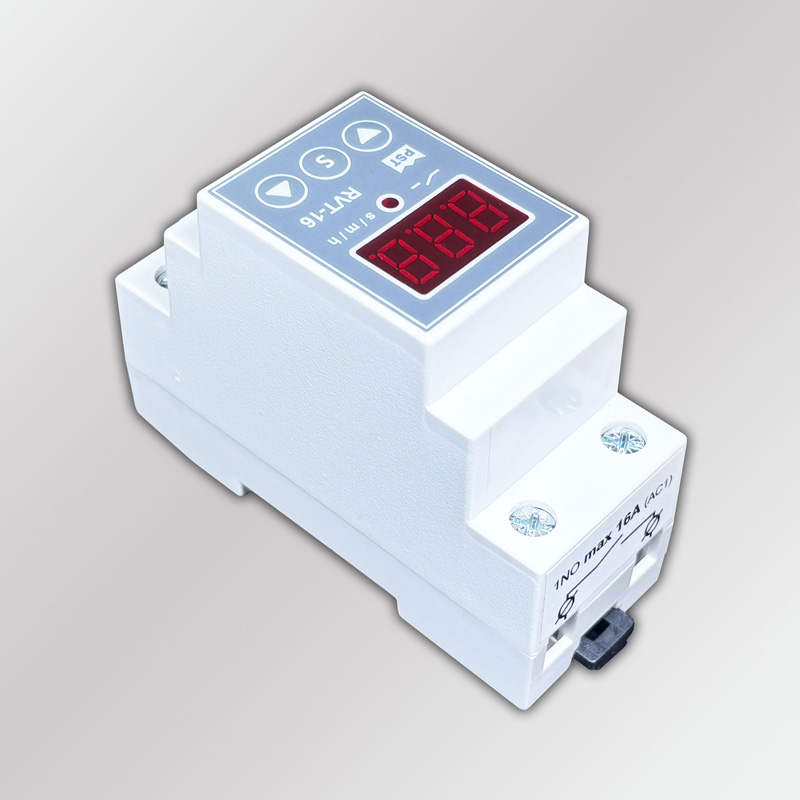

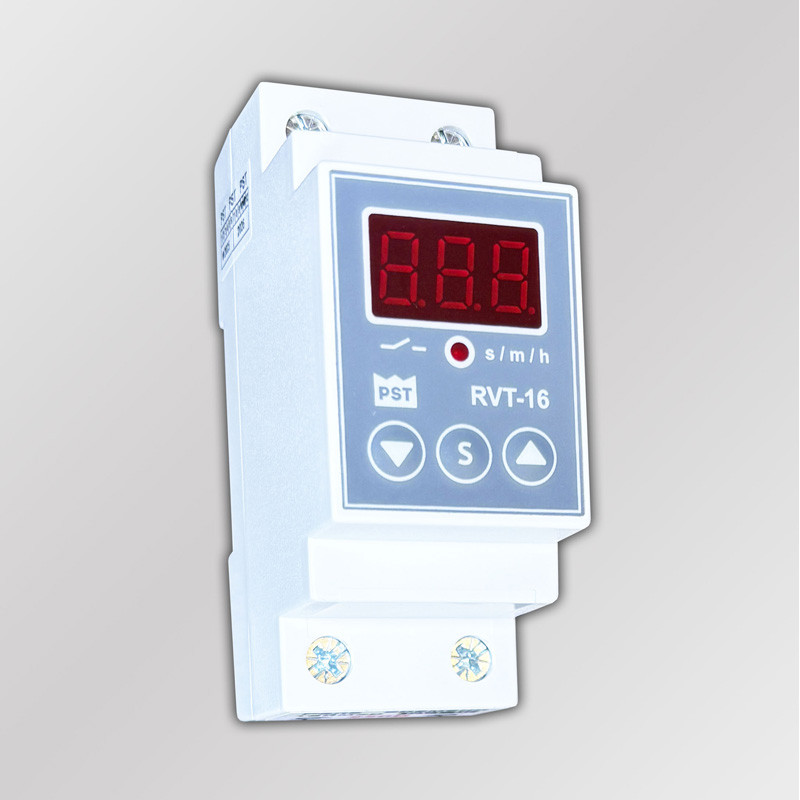

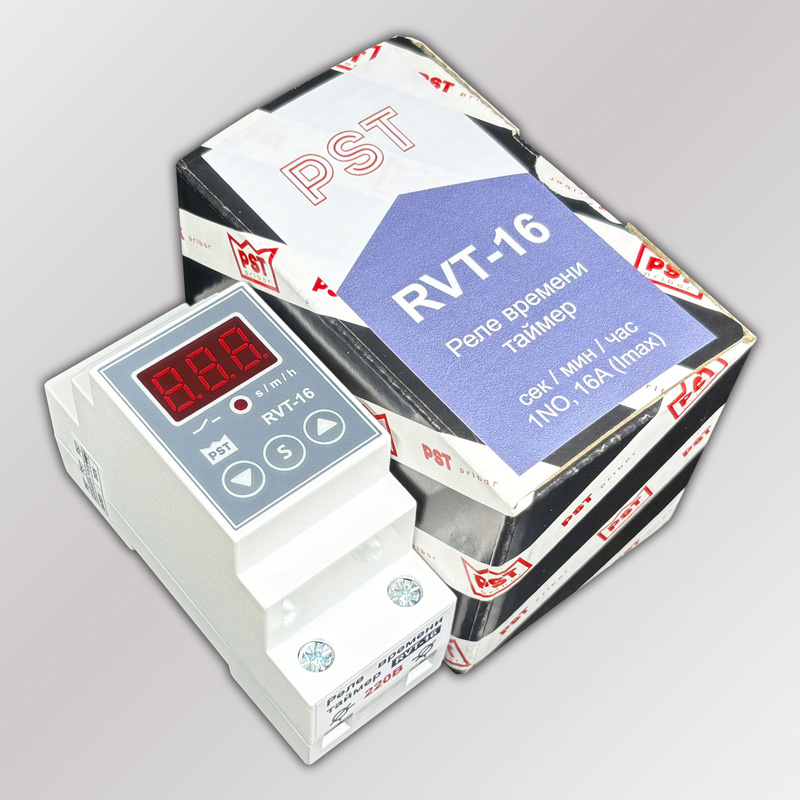

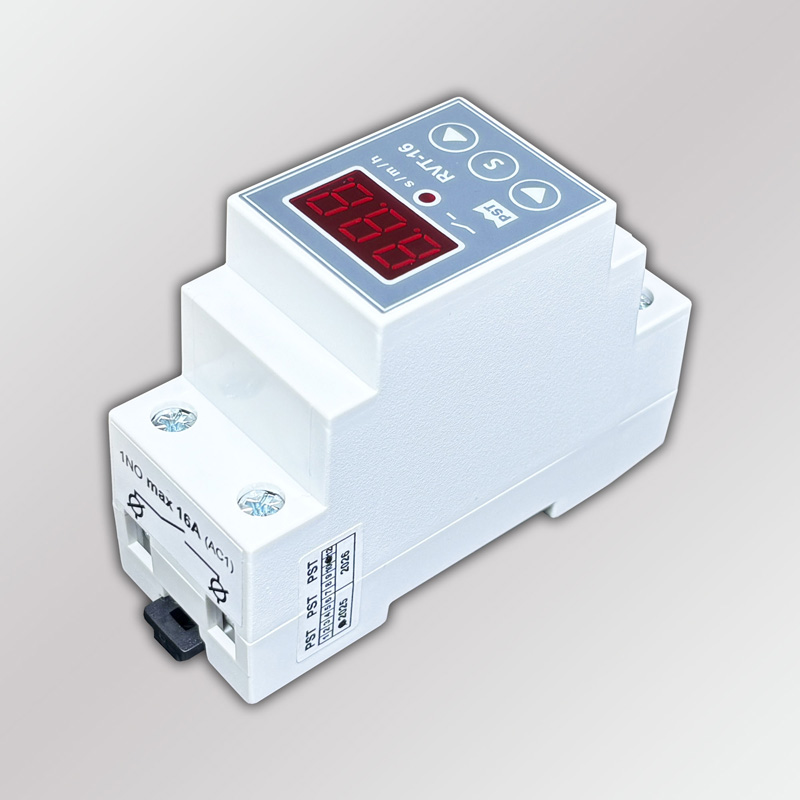

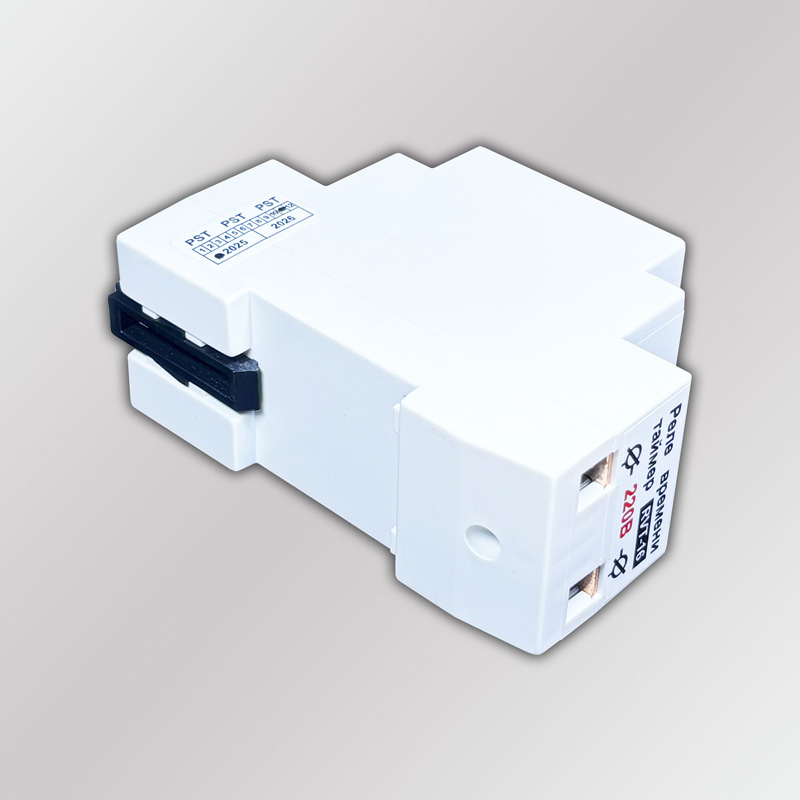

Реле времени циклическое RVT-16 220в с установкой на дин-рейку. Имеет компактный размер 2 din, независимый «сухой» контакт 16А для управления любым типом нагрузки 220 или 3-12-24 VDC, мощностью до 3520 Вт. Производит цифровой отсчет времени «работы» или «простоя» в текущем цикле, которые можно задать в сек. (s), мин.(m) или часах (h), светодиод отображает включение и отключение выхода. Для гибкой настройки, время t1 (вкл.) и t2(выкл.), как и количество циклов повторения, программируется раздельно в пределах от 1 до 999 единиц. Можно выбрать как однократный цикл (как РЗВ – реле задержки выключения), так и «бесконечный» режим.

В 2026-м в модели RVT-16 PST добавлена функция «реверса» - параметр «St», при помощи которого, можно изменять/выбирать режим работы прибора - с чего начинается цикл при подаче питания 220в (либо перезапуске цикла через меню) - «выход включен» (On) или "выход выключен"(OFF).

Настройка циклического реле времени RVT-16

Для входа в меню циклического реле времени RVT-16 PST, используем центральную кнопку SET («S»). Нажимая ее раз за разом, пролистываем разделы настройки прибора, а именно:

• РАБ – перезапустить текущий или запустить новый цикл после окончания
• t1 – время включения («on»), подача напряжения к нагрузке
• t2 – время отключения реле выхода («off»), снятие питания
• CCL – количество раз повторений цикла «работа»/ «простой»
• ICC – выбрать единицу отсчета – сек.(ссс), мин.(nnn) или час (hhh)
• St – выбор режима работы при включении прибора или перезапуске цикла - выход включен «On» или выключен («OFF»)
• LOC – защита настроек от изменения.

Для активации изменения какого-либо из параметров и его корректировки в большую или меньшую сторону, используем боковые кнопки – стрелки «вверх» и «вниз». Установив нужное значение, необходимо подождать 3 сек., пока новый параметр сохранится в энергонезависимой памяти прибора. В пункте LOC – можно включить защиту вашей программы (параметров) от случайного или намеренного изменения посторонними лицами.

Режимы работы и область применения RVT-16 PST

Реле времени циклическое RVT-16 от PST-pribor, может использоваться как в бытовых (автоматика для септиков, подача пилет, гранул или другого горючего в пиролизные котлы, нагрев теплого пола без датчика температуры), так и производственных технологических процессах (покрасочных и сушильных установках, плавке или обжиге, цикличной переработке сырья) на производстве - для автоматического включения и выключения по заданной временной программе.

RVT-16 обеспечивает 3 (три) основных режима работы внешнего оборудования:

• 1. «Режим РЗВ» - единоразовое включение нагрузки на запрограммированное время t1, его последующее отключение и остановка в режиме ожидания, до перезапуска питанием 220в или через меню РАБ.
• 2. «Бесконечный» цикличный режим - когда повторение цикла «работа»/«простой» (чередование времени включения t1 и времени отключения t2) происходит последовательно неограниченное количество раз.
• 3. «Цикличный ограниченный» - когда повторение цикла «вкл/выкл», происходит необходимое количество раз (от 1 до 999) – число программируется владельцем. После завершения последнего цикла, происходит отключение выхода и переход в режим «ожидания» внешнего управления (аналогично п.1).

Если для вашего технологического процесса и оборудования, необходим более мощный вариант исполнения, можем рекомендовать реле времени таймер RVT-25 с максимальным током нагрузки до 25А (5500 Вт).

Купить реле времени циклическое RVT-16 по низкой или оптовой цене, можно как для физических лиц, так и для организаций (безналичный расчет для юридических лиц на упрощенной системе и с НДС). Заказать с доставкой за наличный расчет можно на нашем сайте через быстрый заказ (без регистрации) – «Купить в 1 клик».

Достоинства:

Гарантия: 24 мес.
